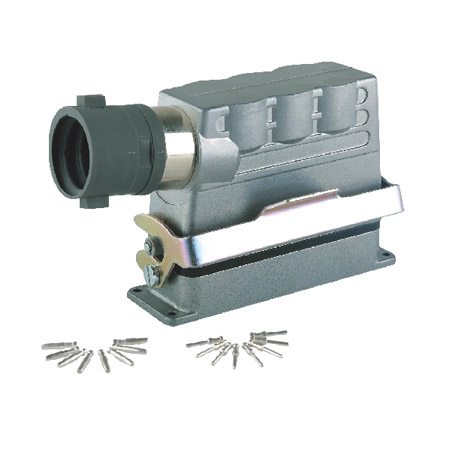

GDZ-64二次插頭座
用途
GDZ-24、32、46、64型二次插頭座是在吸收、消化西門子產 品技術的基礎上，開發的具有國際先進水平的升級換代新產品。 系9BK20（配3AF、3AH、ZN65）等KYN18-12中置式高壓開 關柜二次線中連接之用。產品各項技術性能符合GB2906-1991 《3～35kV交流金屬封閉開關設備》的有關規定。
- 產品型號： GDZ-64
- 所屬分類： 連接器
型號 A B 觸頭對數量（對） GDZ-64 130 140 64
結構特點
GDZ-24、32、46、64型二次插頭座的接觸對為插針、插孔或結構、接觸對數分別為32、46、64對，可自地選擇接觸對的使用數量。
與進品同類產品相較，改進了插頭座與軟管連接的接頭（喇叭口）及固定座，與專用附件M36×8塑料軟管（肉襯覆塑金屬彈簧）相配套，整體外形美觀，手感舒適，操作方便；且有導向定位裝置，可避免因使用不小心而造成誤插。
接線方式：打開插頭座的鎖緊裝置，把插頭與插座分開，把導線放入插針和插孔的接線孔內，用專用夾鉗夾緊牢固后，把插針和插孔分別放入插頭和插座基座對應的固定孔內，聽以“啪” 響，表示已安裝到位；將插頭線束從引線口引出后，配上專用附件M36×8塑料軟管（內襯覆塑金屬彈簧），另一端用專用拐頭固定在設備上；插座線束從底下引出固定在設備上。
GDZ-24、32、46型（改進型）專用卸下工具
如遇持針、插孔因誤裝需調換時，可使用本廠所提供的專用卸下工具（撥叉）靈活卸下，不會損傷插針、插孔的表面鍍層及插頭座基座，可重新使用。使用方法：將撥叉插入需調換的插針或插孔基座的扇形孔內的大徑中，輕輕拔出撥叉，則插針或插孔就會隨撥叉一起出來；若不掉出，則可從插針的頭部往后頂一下，或用細棒放入插孔內往后頂一下即可。
基本參數 額定電壓：交流380V，直流220V； 額定電流：交流16A，直流10A； 機構壽命：2000次連接、分開。
外形及安裝尺寸：
