結構特點
　　GDZ-58G型二次插頭座（改進型）的接觸對為插針、插孔式結構，接觸對數為58對，可自行選擇接觸對的使用數量。接線方式：打開插頭座的鎖緊裝置，把插頭與插座分開，分別取下蓋板，把導線放入插針和插孔的接線孔內，用專用夾鉗夾緊牢固的，把插針和插孔分別放入插頭和插座基座對應的碟形安裝孔內，（插針    插孔放入插頭座固定之后，由插頭及插座基座內部的雙面夾片固定。）聽到“啪”響，表示已安裝到位；將線束從引線品引出后配上專用附件M36×8塑料軟管（內襯覆塑金屬彈簧），再用蓋板分別固定在插頭和插座基座上，另一頭線束用專用拐頭固定在設備上。本廠配置四孔特殊固定彎頭。

GDZ-58G型（改進型）專用卸下工具
　　如遇插針、插孔因誤裝需調換時，可使用本廠提供的專用卸下工具（撥叉）靈活卸下，不會損傷插針、插孔的表面鍍層及插頭座基座，可重新使用。使用方法：將撥叉插入需調換的插針或插孔基座碟形孔內的大戲中，輕輕撥出撥叉，則插針或插孔就會隨撥叉一起出來；若不掉出，則可從插針的頭部往后頂一下，或用細棒放入插孔內往后頂一下即可。

基本參數       額定電壓：交流380V，直流220V；       額定電流：交流16A，直流10A；       機械壽命：2000次連接、分開。

改進型的優點     a.結構更加簡單；     b.配線后裝配更加方便；     c.可靠性進一步提高。

訂貨須知
隨插頭座所配插針、插孔的接線孔只限使用1.5mm2及以下導線；如需配2.5mm2或4mm2的導線，訂貨時另請說明。
注：1、如需要可增設防誤插裝置。
　　2、插頭（配插針、拐頭、軟管） 插座（配插孔、拐頭、軟管、導向套）可單獨供貨。

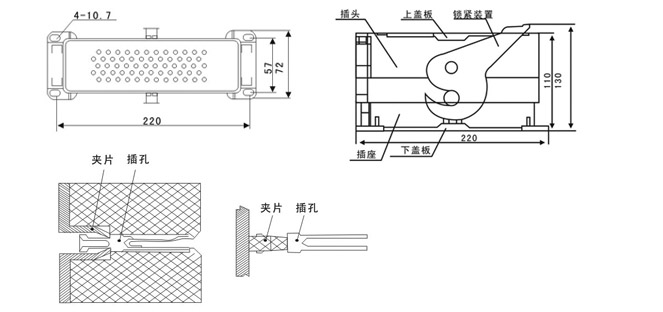

外形及安裝尺寸
