技術說明
　　“YAOWA”系列接線端子排適用于交流50Hz (或60Hz），額定電壓至1000V或直流至440V的電路中作截面0.75~240mm2 圓銅導線的連接之用。所有系列產品通過中國電控配電質量檢測中心的型式試驗，均符合 GB 14048.7《低壓開關設備和控制設備 輔助電器 第1部分銅導體的接線端子排》的規定要求。并獲得天津電氣傳動設計研究所頒發的《產品型號使用證書》。其中JYH1系列接線端子排還通過了 IEC60947-7-1/EN60947-7-1標準規定的各項試驗，獲得歐盟CE證書和中國質量認證中心頒發ＣＱＣ自愿認證證書 。

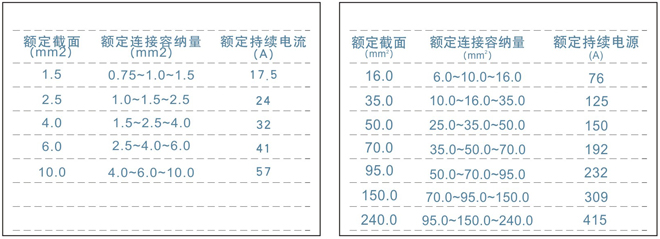

額定截面/額定連接容納量

材料特性
　　聚酰胺PA(尼龍)66是制造電器元件常用的絕緣材料。其具有良好的電氣及機械性能,且韌性好不易斷裂;耀華電氣使用的PA66阻燃性能達UL94-Vo級。
　　紫銅作為導電材料具有優越的電性能和機械性能。表面鍍覆錫-鉛合金，以保證良好的接觸性能及較小的接觸電阻，還具有良好的防腐性能。
　　鋼件經過鍍鋅處理及弱酸鈍化，對金屬表面的保護可以達到很高的要求。在各種環境條件下的長久露天試驗中均無銹蝕現象。

試驗項目
1、一般檢查(外觀、尺寸、電氣間隙爬 電距離、標志)
2、絕緣件性能要求
2.1、CTI≥175
2.2、著火危險試驗，灼熱 法，能承受 960℃，30S內熄滅
2.3、耐潮濕試驗（高溫40℃，低溫25 ℃）6d 3.驗證機械特征；
3.1、接線端子排安裝在支架上的試驗；
3.2、接線端子的機械強度試驗；
3.3、導線接到接線端子上的試驗；
3.4、額定截面積試驗；
3.5、彎曲試驗；
3.6、拉出試驗；
4、 驗證電氣特征；
4.1、介電試驗；
4.2、驗試電壓降（試驗前＜3.2mV， 試驗后＜4.8mV)；
4.3、溫升試驗(＜45K) ；
4.4、短時耐受電流試驗(120A/1mm2)；

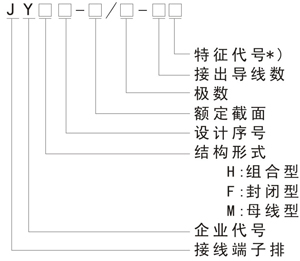

產品型號及其含義

接線端子/接線端子排附件特征代號：
